環形鍛件在工程機械領域的應用與制造技術
工程機械(挖掘機、起重機、裝載機、壓路機、礦山機械等)是國家基礎設施建設的核心裝備,常年處于重載、沖擊、振動、粉塵、惡劣路況等復雜工況,對核心零部件的強度、韌性、耐磨性、可靠性要求極高。環形鍛件作為工程機械回轉、支撐、連接的關鍵部件,廣泛應用于回轉支承、輪轂、軸承座、法蘭、齒輪環等部位,是保障工程機械高效、穩定、安全運行的基礎。山西永鑫生重工股份有限公司深耕工程機械環形鍛件生產多年,依托15000 噸自由鍛油壓機、數控?zé)崽幚頎t等設備,為工程機械行業提供高強度、高耐磨、高可靠性的環形鍛件產品,適配各類工程機械核心部件需求。

一、工程機械環形鍛件的核心應用場景與性能要求
工程機械工況復雜、載荷多變,環形鍛件需承受軸向載荷、徑向載荷、沖擊載荷、扭轉載荷與摩擦磨損,同時適應 - 30℃至 50℃的溫度變化,因此必須具備高強度、高韌性、高耐磨性、高疲勞強度、抗沖擊等綜合性能。
核心應用場景及要求:
回轉支承環:工程機械的 “旋轉核心”,用于挖掘機、起重機、裝載機的上車與下車連接,實現 360° 旋轉,承受整機重量與工作載荷(挖掘機 10-100 噸、起重機 50-500 噸),同時受沖擊、振動、交變載荷作用。要求:強度高(抗拉強度≥800MPa)、韌性好(沖擊功≥40J)、硬度均勻(241-286HB)、耐磨性好、疲勞壽命≥15000 小時、精度高(圓度≤0.05mm/m)。
輪轂環與軸承座圈:支撐車輪、履帶,承受車輛重量、地面沖擊、顛簸載荷,要求高強度、抗沖擊、耐磨損、尺寸精度高。
法蘭與連接環:連接工程機械各部件(動臂、斗桿、車架),承受拉、壓、扭復合載荷,要求剛性強、焊接性好、無內部缺陷。
齒輪環與傳動套環:用于傳動系統,傳遞扭矩、承受摩擦,要求表面硬度高(50-58HRC)、芯部韌性好、耐磨、抗疲勞。
工程機械行業標準嚴格,環形鍛件需符合 GB/T 3098、JB/T 5000 等標準,100% UT、MT 探傷,力學性能達標,確保在惡劣工況下無故障運行。
二、永鑫生重工工程機械環形鍛件的材質與工藝
1. 優選材質適配工況
永鑫生重工根據工程機械部件功能、工況,精準選材,確保性能匹配:
主流材質:42CrMo、35CrMo、40Cr 合金結構鋼。42CrMo 綜合性能最優,調質后強度高、韌性好、耐磨,適用于回轉支承環、輪轂環;35CrMo 韌性、焊接性更優,適用于法蘭、連接環;40Cr 性價比高,適用于普通軸承座、傳動套環。
重載材質:34CrNiMo6、18CrNiMo7-6,用于大型起重機、礦山機械的超大型重載環形件,強度達 1000-1200MPa,低溫沖擊韌性優異。
耐磨材質:42CrMo 滲碳、40Cr 淬火,用于齒輪環、傳動套環,表面高硬度耐磨、芯部高韌性抗沖擊。

2. 專業化生產工藝
公司針對工程機械環形鍛件特點,制定 “高強度、高耐磨、高可靠” 的專業化生產工藝:
原料把控:選用國內一線鋼廠的優質合金結構鋼,真空脫氣處理,[H]≤2ppm,進廠 100% UT 探傷、光譜檢測,杜絕缺陷原料。
智能加熱:大型數控加熱爐分階段升溫,合金鋼加熱至 1150-1250℃,保溫均勻,避免過熱、過燒,保證坯料塑性。

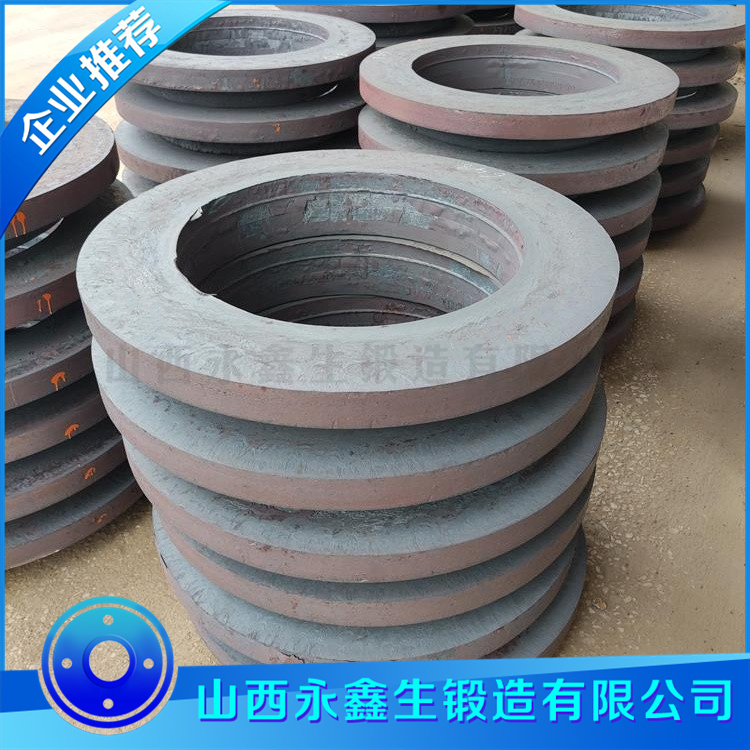

大噸位鍛造:15000 噸自由鍛油壓機完成鐓粗、沖孔、擴孔、整形,分步變形、多次鍛造,確保組織致密、晶粒細化(ASTM 5-8 級)、金屬流線連續,消除內部疏松、夾雜。鍛造過程控制溫度與變形速率,避免沖擊裂紋。
調質熱處理:大型臺車式熱處理爐進行調質處理(淬火 + 高溫回火),精準控制工藝參數:淬火溫度 840-860℃,油冷;回火溫度 550-600℃,空冷。獲得回火索氏體組織,強度、韌性、耐磨性達到最佳平衡,消除內應力。
精密加工:數控立式車床、鏜銑床精加工,尺寸精度 IT7 級,形位公差≤0.05mm/m,表面粗糙度 Ra3.2-6.3μm,滿足裝配要求。
耐磨強化:齒輪環、傳動套環采用滲碳淬火(滲碳深度 1.5-2.5mm),表面硬度 55-58HRC,芯部硬度 30-35HRC,兼顧耐磨與抗沖擊。
3. 嚴苛質量檢測
工程機械環形鍛件實行 “全流程、全項目” 檢測,確保零缺陷:
無損檢測:100% UT 探傷(內部缺陷 Φ1mm)、100% MT 探傷(表面裂紋)。
力學性能:拉伸、沖擊、硬度測試,確??估瓘?qiáng)度≥800MPa、屈服強度≥650MPa、-20℃沖擊功≥40J、硬度 241-286HB。
尺寸檢測:三坐標測量儀全尺寸檢測,符合圖紙要求。
疲勞測試:關鍵產品(回轉支承環)進行臺架疲勞測試,等效運行 15000 小時無裂紋、無變形。
三、產品系列與應用案例

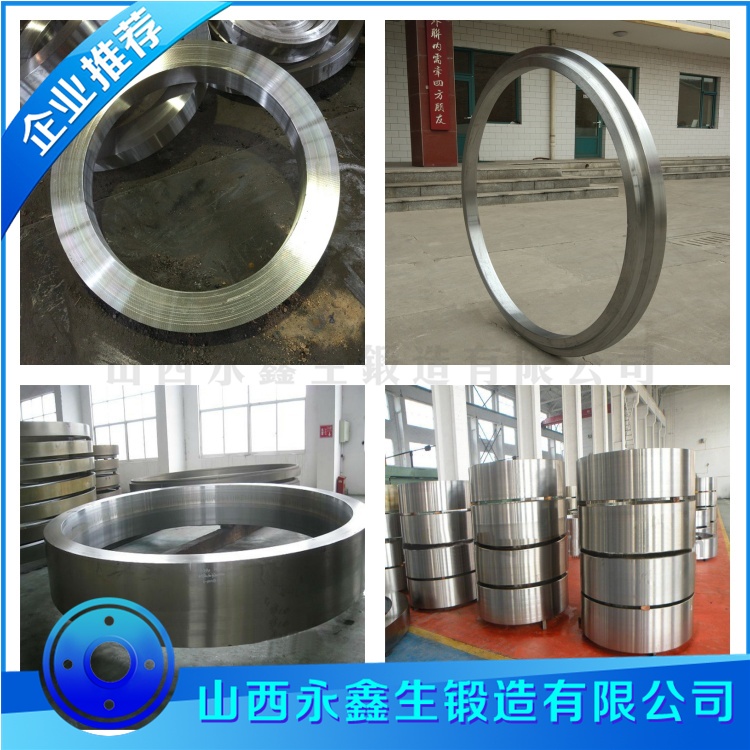

永鑫生重工工程機械環形鍛件產品系列齊全,覆蓋各類主流工程機械:
回轉支承環系列:外徑 Φ800-Φ4000mm,適配 1-100 噸挖掘機、5-500 噸起重機、各型號裝載機。
輪轂環、軸承座系列:適配挖掘機、起重機、裝載機、壓路機的車輪、履帶支撐。
法蘭、連接環系列:適配工程機械動臂、斗桿、車架、液壓系統連接。
齒輪環、傳動套環系列:適配工程機械傳動系統、回轉機構。
公司產品已配套三一重工、徐工集團、中聯重科、柳工機械等國內主流工程機械制造商,應用于各類工程機械設備,在基建、礦山、道路施工等工況下運行穩定,故障率低、使用壽命長,獲得客戶高度認可。
四、技術優勢與行業價值
與普通環形鍛件相比,永鑫生重工工程機械環形鍛件具備三大技術優勢:
強度韌性均衡:調質工藝精準,強度達標同時韌性優異,抗沖擊、抗疲勞性能突出,適應工程機械復雜載荷。
耐磨性能優異:表面硬度均勻、耐磨層穩定,減少磨損、延長使用壽命,降低設備維護成本。
可靠性高:內部無缺陷、尺寸精度高,在惡劣工況下無變形、無裂紋、無失效,保障設備連續運行。
工程機械是國民經濟的支柱產業,環形鍛件國產化對降低設備成本、保障供應鏈安全意義重大。永鑫生重工通過技術創新,實現工程機械高端環形鍛件國產化替代,產品性能達到國際先進水平,價格較進口產品低 40%,交付周期縮短一半,有效提升國內工程機械企業的市場競爭力。

未來,隨著工程機械向大型化、智能化、綠色化發展,對環形鍛件的性能、精度、可靠性要求將更高。永鑫生重工將持續優化工藝、提升品質,研發超大型、超高強度、長壽命工程機械環形鍛件,為工程機械行業高質量發展提供更有力的核心部件支撐。
